全自动大蜜丸机
作者:gmpshebei发表时间:2017-06-08

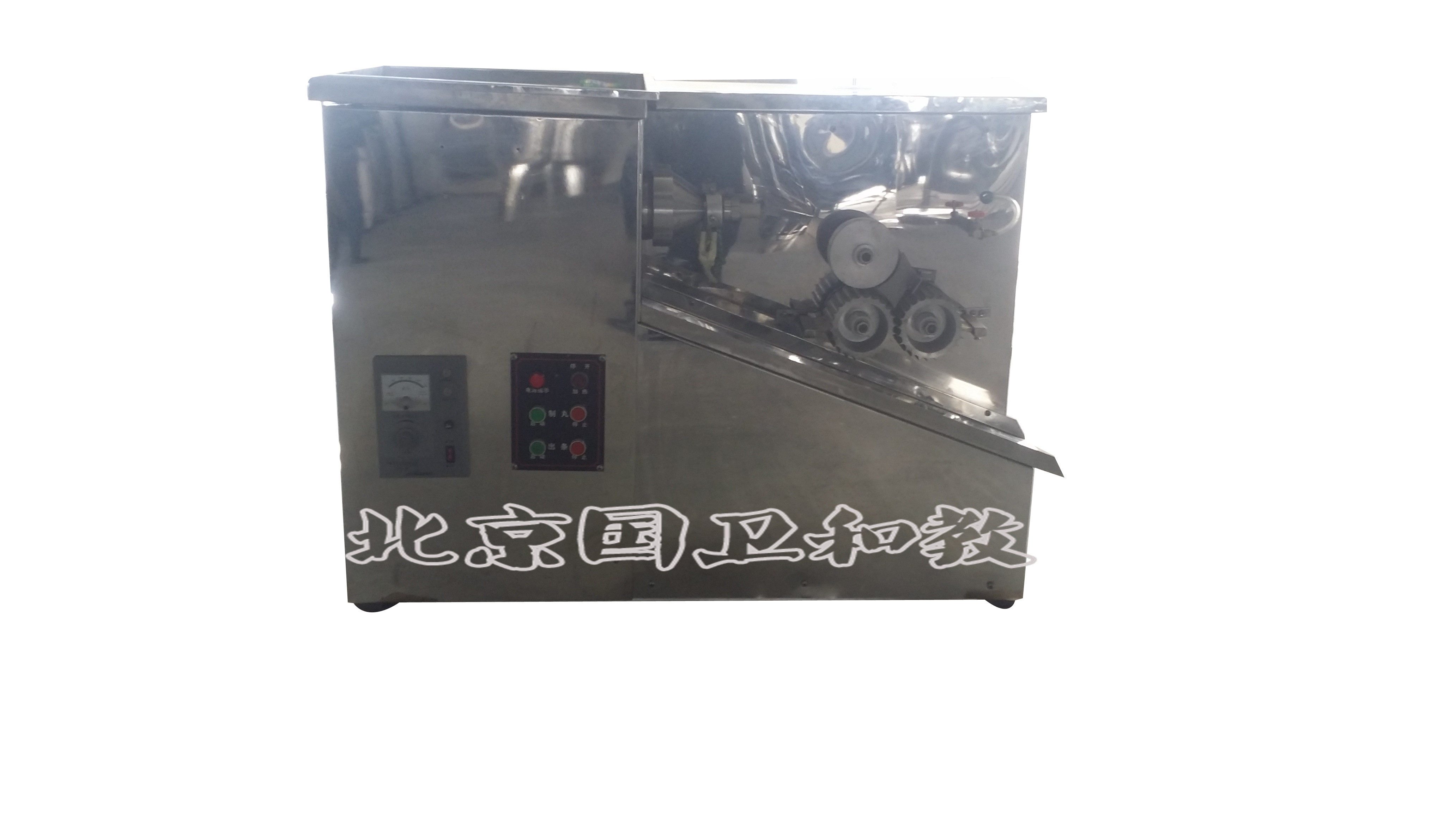

全自动大蜜丸机
产品简介:
全自动中药制丸机汇集各种全自动中药制丸机优点于一机,全自动中药制丸机具有丸形圆、量准、崩解快、出条光滑、无棚料、传动平稳、操作容易、故障率极低等优点,其中速控全自动制丸机的搓丸刀速可根据出条量快慢自动调速,真正实现了制丸的自动化控制,是制丸机史上的一次质的飞越。全自动制丸机能制作蜜丸、水丸、水蜜丸、浓缩丸、糊丸、腊丸等等,全自动制丸机符GMP标准,全自动制丸机是制药厂、保健食品厂和医院制剂室、诊所、药店理想的制丸机械。
结构特点:
1、本机由出条和制丸两部分组成,箱式结构,横向出条,构造简单,操作容易,维修方便。
2、出条采用蜗轮减速器,传动平稳可靠。
3、制丸部分的搓丸和切丸机构装在一个变速箱内,机件润滑条件良好,切丸速度可通过无级变速机的旋钮调节,使滚刀可获得6-30转/分的转速,直到切丸速度达到与出条速度匹配。

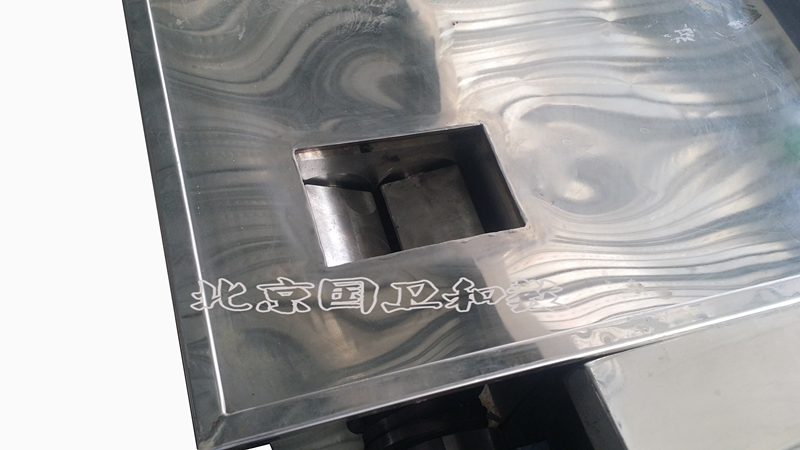

4、投料口大,压板翻动压料,便于填料,可杜绝棚料现象。料斗以翻板轴为界,分上下两开,清洗时拆开,十分方便。
5、电加热采用电热管,安全可靠,出条光滑。
6、用酒精点滴药条,制丸刀外侧装有毛刷,可杜绝粘刀现象,酒精装在出条机构的方箱内,通过球阀调节酒精量的大小。
技术参术:
型号:WK-240
规格(mm):8-24
出条(根):1
产量(kg/h):30-90
电压(V):380
总功率(W):2350
出条功率(W):1500
制丸功率(W):550
外形尺寸(cm):128x72x92
重量(kg):650
使用方法:
1、本机适用于温度环境-5℃至+40℃,相对湿度小于90%,电网电压幅值波动<10%额定值,周围无导电尘埃和腐蚀金属气体的室内。安装在阳光充足洁净的厂房中,可不用地脚,垫平即可。为了安全一定要接地线。
2、开机前必须检查变速箱的油位是否达到标准位置,检查料斗上的油杯是否加满食用油,检查制丸刀是否对正、拧紧,酒精系统是否通畅,并调整适量,用酒精将导轮、导向架、制丸刀等作消毒处理,打开电加热。
3、出条部分空运转3-5分钟,无异常即可投料,推出料条,返回料斗一部分,等料条合格后再开制丸部分,运行中加料应匀称,如发现出条与制丸不同步时可通过旋钮调节,顺时针制丸快,逆时针制丸慢,丸径大小可以通过更换不同的出条口和丸刀及导轮来达到。
4、投料时不得将异物投入料斗,不要将手伸入料斗上平面内以免压板将手压伤。要经常检查各部机件有无异常,发现异常立即停机检查。
5、使用完毕后,断电关闭总开关和其他开关。清洗时先拆下出条口、电热套,卸机头时,可用构形搬手(专用),然后抽出支架和推进器。拆开料斗上部分清洗两翻板轴,清洗后涂食用油,再使用食用酒精将各种件除油消毒。
6、减速器内的机油应保持在油标以上,正常工作二至五个月后应放掉费油,跟换新机油,料斗上的油杯每班加食用油三次,其他开式齿轮链轮点加适量机油。
刀具及配件拆卸和安装:
1、制丸刀用专用退刀螺母与刀拧紧后,再拧退刀螺母的顶丝即可退下制丸刀。
2、弹簧拆卸方法与装向,卸掉制丸刀,用扳子卡住刀轴,在前面看右侧到轴上的联结螺纹右旋,左侧则为左旋螺纹。卸掉刀轴法兰座上的螺栓后,旋下刀轴,然后握住刀轴向前抽,可将法兰座、齿轮体刀轴及弹簧一次抽书,去掉法兰座,齿轮体方可更换弹簧(左侧为左旋弹簧,右侧为右旋弹簧)。
3、导向键拆卸方法与装向卸掉法兰座后,压紧弹簧将齿轮体向前抽动10mm距离,取出导向键,切不可与齿轮体一起退出避免导向键卡在刀轴方槽的退刀槽内。
常见故障及排除方法:
常见故障 | 生产原因 | 维修方法 |
1、通电后,电机不转动 | 1、电源线接触不良或电源插头松动。2、开关接触不良。 | 1、修复电源或调换同规格插头2、修理或调换同规格开关 |
2、工作时突然电机停止转动 | 电容短路 | 由专业人员进行维护 |
3、加热器发热失效 | 1、插头松动或电源线脱落2、加热器加热丝熔断 | 1.更换通规格插头或修理电源插座2、由专业人员进行维修 |
4、丸型不圆 | 1.制丸刀没对正2、药条粗细不均 | 1、对正制丸刀2、更换出条口 |
5、剂量不准 | 药条粗细不均 | 更换出条口 |
6、粘刀 | 1、酒精少或喷不出2、制丸刀局部有毛刺 | 1、加入酒精量2、去掉毛刺 |
