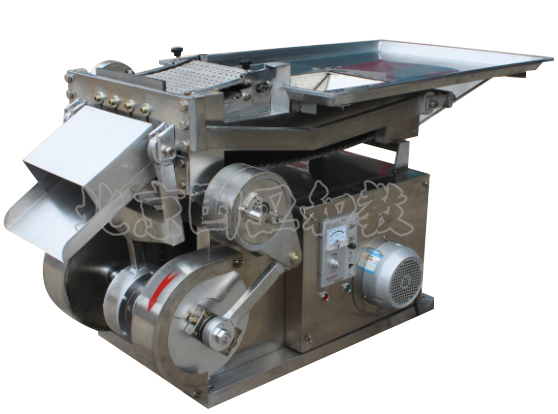

产品介绍

    本机适用于根茎类、皮藤类、叶草类、等药材进行成批生产和小批量生产，亦可用于食品、水产、烟草等行业的材料切片、切丝。本机切制的片型均匀、整齐、耗损量小、噪声低

       本机由电机、变速机构、刀架、步进退料、可调刀架机械等组成，由于采用了先进的步进送料，使切制的片型均匀，可自由地掌握送料距离，不会造成物料挤刀的不良情况。由于合理的布局，故本机便于操作，外型轻巧，重量轻。本机工作主要由送和切制两大部分、机械等组成。

产品原理

   往复式切药机由于动力源来自同一电机，因而传输部分和切制部分的运动既是各自独立的一套体系，又是配合紧密、互相关联的整体运动，当偏心轮---五星摩擦轮---齿轮---链轮轴 的运动处在步进时(送药），刀架则处在上沿刀门口至顶部再回落至上沿口的运动中，所以整个刀门敞开，使送药运动得以完成。而偏心轮--五星摩擦轮--齿轮--链轮轴停止送药而处于运动间隙时（摇杆向相反方向运动，五星轮脱开）曲轴从上位转到下位，既刀架从上刀口运动到下刀口，从而圆成切制。

结构特点

1、采用可调间歇进给机构，可以切制1～15㎜之间任意厚度的饮片或段，并且简化变速机构，提高可靠性。

2、设有可以调整的上链架，根据药物的泡实，可以调整上链加架的角度。避免药物阻塞，上链架还可向上掀起90^°，用于清除粘附在上链条上的药渣及其它杂质。

3、设有楔轮正、反进料装置，药物进、退灵活方便。

4、对刀调整方便，只需扭动一个螺钉和一个螺杆即可获得满意效果，且对刀后不会错动。

5、采用曲柄摇杆切削机构，由于摇杆较长，切出的片形较好，一般不带毛茬。

6、为增加切削力，保证切刀切运动平稳，在曲轴的一端装有较大贯性轮随曲轴运转。

7、由于刀口尺寸大，切片规格调整范围大，因此产量高，适用范围广。

8、由于采用间歇进料（进药时不切药、切药时不进药），避免了顶刀和打碎药物，确保切片质量。

9、链条松紧可通过调节螺钉自由调节。

10、进给机构采用楔块、楔轮驱动，振动小、噪音低。可通过扳动楔块控制手柄，实现进料与退料。楔块磨损后可调整方向使用，有效延长楔块使用寿命。
